ZL30EFB型防爆装载机结构组成

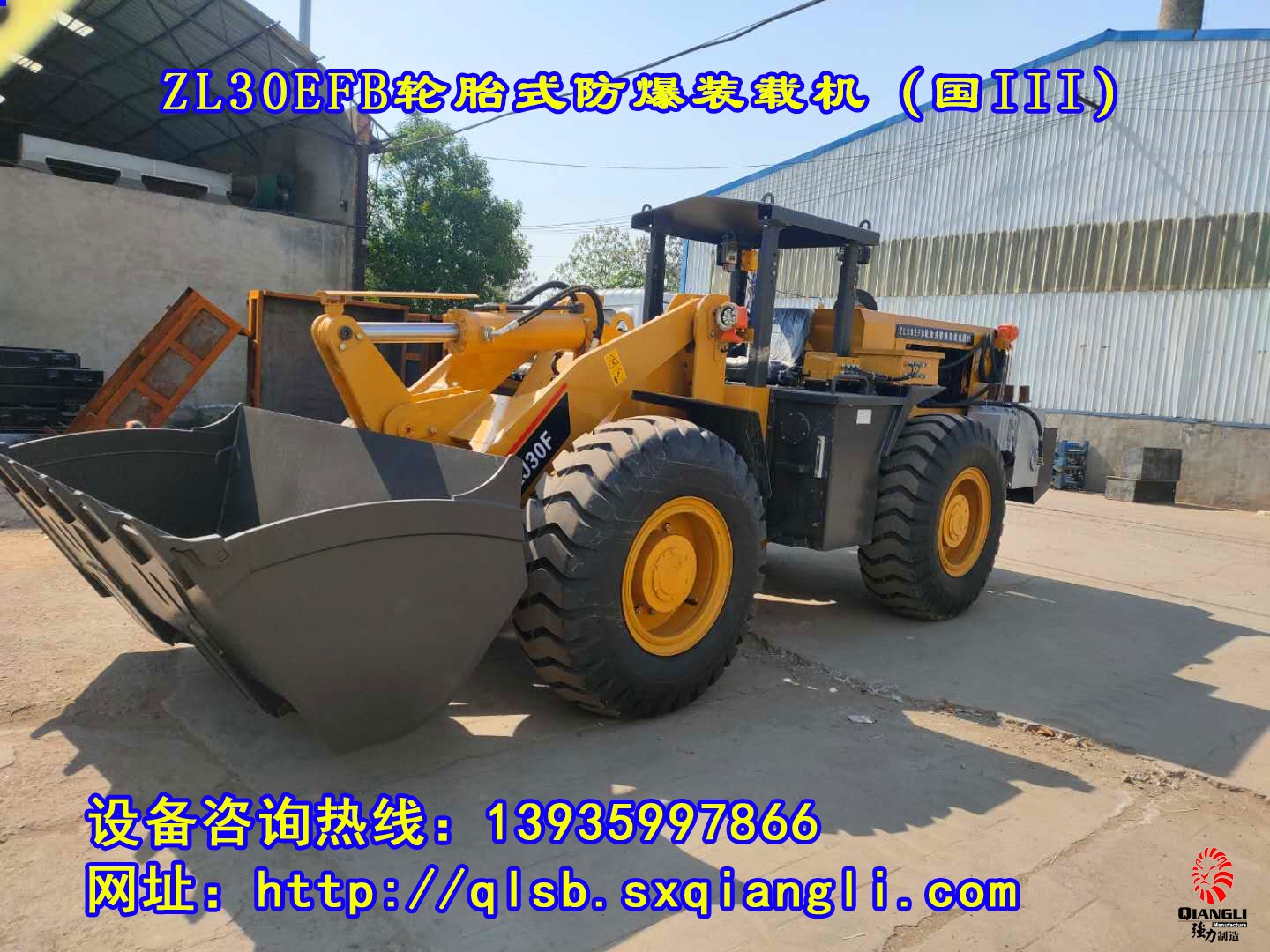

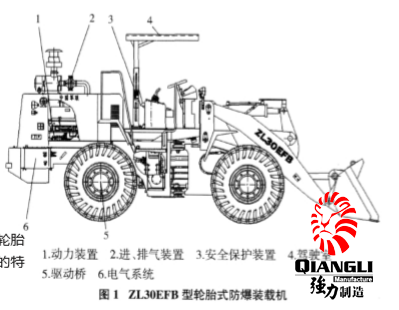

      ZL30EFB型轮胎式防爆装载机是我公司在市场成熟产品ZL30-Ⅱ型轮胎式装载机的基础上，根据《煤矿用防爆柴油机无轨胶轮车技术检验规范（暂行）》、MT/T989《矿用防爆柴油机无轨胶轮车通用技术条件》和MT990《矿用防爆柴油机通用技术条件》的规定对各系统进行改进，可避免引发瓦斯爆炸的防爆型装载机。如图1所示，该机主要包括动力装置1，进、排气装置2，安全保护装置3，驾驶室4，驱动桥5以及电气系统6等

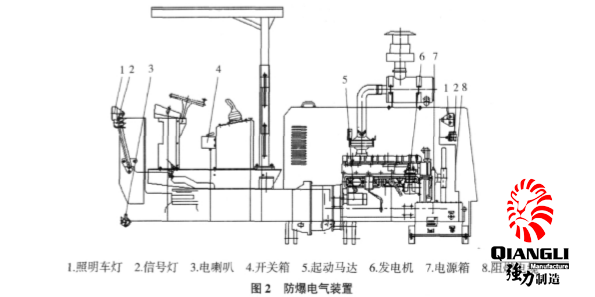

      图2系该机的防爆电气装置，装置由照明车灯1、信号灯2、电喇叭3、开关箱4、起动马达5、发电机6、电源箱7和阻燃电缆8等组成。发电机、起动马达、电源箱、开关箱、照明车灯和信号灯均采用取得煤安“MA”标志的防爆型产品，电源线采用符合MT818.1，MT818.9标准的煤矿阻燃电缆，所有的接头和插接件都封闭在橡胶塑料体内，与外部空气隔绝，避免因电缆接头产生的火花和高温引起爆炸的危险。

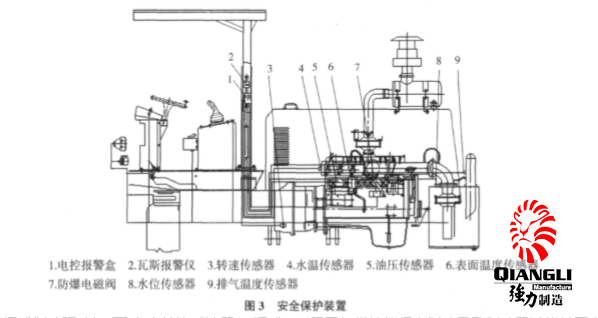

      图3所示的安全保护装置主要由电控报警盒1、瓦斯报警仪2、转速传感器3、水温传感器4、油压传感器5、表面温度传感器6、防爆电磁阀7、水位传感器8和排气温度传感器9等组成，它们均采用阻燃电缆连接。本项目还安装有取得煤安“MA”标志的ZEB-15/24DC安全报警自动停车保护系统，只要机油压力、冷却水温、补水箱水位、机体表面温度、排气温度与柴油机转速中任何一项指标超标即启动声、光报警，如没有及时排除，在报警后1min内自动操控燃油控制电磁阀，切断燃油油路，柴油机自动停机，避免故障扩大，及时提醒进行维修保养。瓦斯报警仪安装在仪表盘上，当瓦斯浓度超标时自动报警，提醒司机停车或撤离现场。

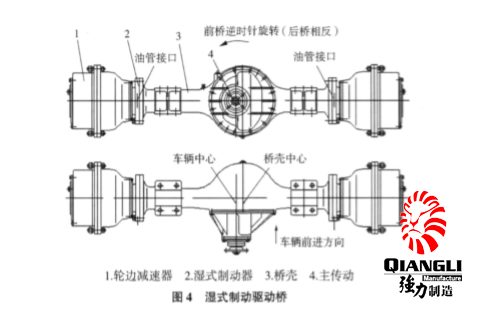

      湿式制动驱动桥（图4）由轮边减速器1、湿式制动器2、桥壳3和主传动4等组成。该驱动桥能克服因经常性的行走制动导致制动器过热甚至产生火星而带来的安全隐患。

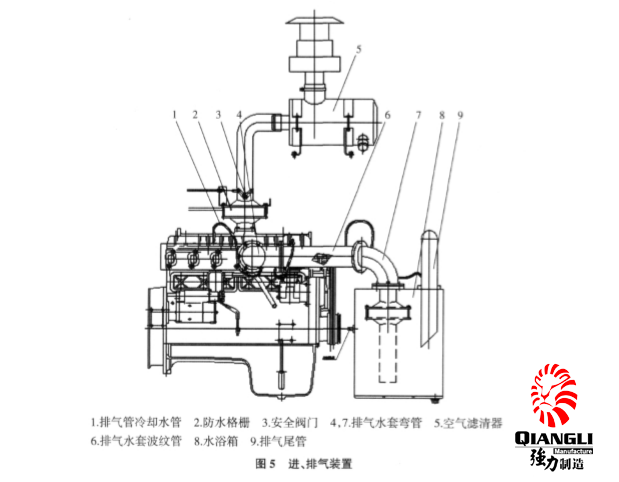

      进、排气装置的进气装置是在原有空气滤清器的后面增设了防止飞车的安全阀门和防火格栅改进而成的，可防止柴油机飞车和气缸回火。如图5所示，进气装置主要由排气管冷却水管1、防火格栅2、安全阀门3、排气水套弯管4和7、空气滤清器5、排气水套波纹管6、水浴箱8和排气尾管9等组成。排气装置设计成冷却水套型的排气岐管系统，配以防火格栅和水浴箱，废气由冷却水套冷却后，经防火格栅排入水浴箱箱底后泛出，从排气尾管排入大气，确保机体表面温度不超过150℃，排气温度不超过70℃。由于水浴箱中水的作用，滤除了废气中的固体物质和有害物质，改善了井下的工作环境质量。
